Escuela de Aeromodelismo de Cutral-Co


Construyamos Nuestro Propio Radio Control

PREGUNTAS FRECUENTES

Por : Alejandro Weber LU7MGP
(Mendoza - Argentina)
pollux@lugmen.org.ar

El proposito de estas preguntas frecuentes (FAQ), es de tratar de responder a las preguntas mas frecuentes hechas a mi correo sobre el circuito TRANSMISOR y sobre el RECEPTOR de radio control.
Las mismas sirven para aclarar algunos puntos que `pudieran resultar un tanto confusos de “Construyamos nuestro R/C” publicada en esta misma pagina. Espero que se pueda actualizar este documento en la medida que Uds se interesen por el circuito y quieran publicar sus dudas para que entre todos nos ayudemos a entender mejor el mismo.

PREGUNTAS:

1.
Soy un aeromodelista sin conocimientos en electronica; puedo hacer funcionar estos circuitos ?
2.
Que herramientas basicas necesito?
3.
Como son los joysticks que se pueden usar en este proyecto?
4.
Como son los potenciometros y como se conectan?
5.
Como se si los potenciometros que consegui sirven?
6.
Como mido los grados de libertad de la palanca?
7.
Que puedo hacer si no funciona?
8.
Como funcionan y se conectan los servos al receptor?

RESPUESTAS:

1.
Soy un aeromodelista sin conocimientos en electronica; puedo hacer funcionar estos circuitos ?

El proyecto del Radio Control requiere conocimientos de nivel medio-avanzados de electronica tanto digital como de radio frecuencia por lo tanto no se recomienda este proyecto como primer proyecto de electronica porque seguramente terminara por cansarlos o defraudarlos. Sin embargo se puede experimentar en un grupo de amigos donde haya uno que tenga estos conocimientos y pueda compartirlos con todos los demas.

Tambien se le puede pedir ayuda a otros grupos de entusiastas de la experimentacion como son los radioaficionados o como se dice en otros paises radio experimentadores.

A traves de los mails resulta un poco dificil dar un curso basico de electronica, por eso es necesario que los interesados que no saben electronica encuentren a alguien a quien preguntarle en persona.

Es necesario el uso de algunas herramientas para poder hacer ajustes y alguien que es novato en el tema seguramente no sabria siquiera usarlas. El circuito tiene varios puntos donde debe medirse sabiendo que es lo que se espera obtener como para poder ajustarlo.



2.
Que herramientas basicas necesito?

Las herramientas basicas son las mismas que se usan en cualquier otro tipo de proyecto electronico, estas son: soldador, estaño, placa virgen de Pertinax(R) o fibra y el percloruro ferrico, pinzas, destornillador pequeño y por supuesto un multimetro o tester, en lo posible digital.

Como herramientas recomendadas tenemos: frecuencimetro, osciloscopio, medidor de intensidad de campo o receptor sintonizable con mucho ancho de banda.

Principalmente lo ideal seria contar con un osciloscopio, como uno “de verdad” puede costar 800 u$s, recomiendo usar uno de esos que usan la placa de sonido de la PC. De esta forma podremos ver la señal y hacerle todos los ajustes que tengan que ver con la generacion y la decodificacion de la señal base.

Aqui hay para descargar , 2 tipos de osciloscopios por software que se pueden usar bajo Windows. (Hacer click sobre la imagen para bajarlos).

Click en la imagen para descargar el programa

Click en la imagen para descargar el programa



3.
Como son los joysticks que se pueden usar en este proyecto?

Los Joysticks que se pueden usar son los de PC analogicos mas comunes. Los mismos tienen 2 ejes y llevan internamente un potenciometro para cada eje.

En las siguientes figuras se pueden ver como estan conectados mecanicamente los potenciometros y cuales son los tipos de Joysticks que si se pueden usar y cuales no.

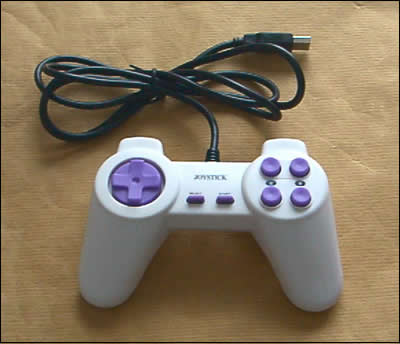

Este tipo de joysticks se llaman “gamepad” y NO sirven
para este proyecto ya que no son del tipo analogico.

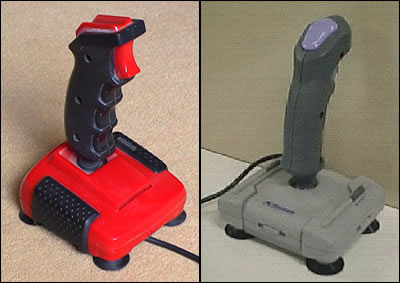

Este tipo de Joystick es el que SI se puede usar.

Aqui hay algunas imagenes de joysticks desarmados, se pueden ver los potenciometros.




4.
Como son los potenciometros y como se conectan?

Los potenciometros son componentes electronicos que se conectan de tal manera que pueden servir para variar una tension o potencial (de ahi el nombre). O tambien se puede conectar para variar una corriente conectado como reostato. En nuestro caso el potenciometro se conecta como una resistencia variable o reostato que lo que hace es variar el tiempo de carga de un temporizador.


Este es un Potenciometro Clasico.



Aqui vemos como funciona un Potenciometro.



En nuestro caso se conecta de esta manera.



5.
Como se si los potenciometros que consegui sirven?

Los potenciometros que se pueden usar son los que mecanicamente se puedan usar en la carcasa del joystick y que ademas tengan una resistencia minima de 100K. Respecto al calculo del valor del potenciometro podemos decir que se podria adaptar cualquier potenciometro a nuestro circuito, pero eso incluye hacer todos los calculos relacionados con el tCH nuevamente y en forma inversa para poder obtener el valor del capacitor asociado al circuito temporizador. En la publicacion estan los calculos con un ejemplo.
Para empezar necesitariamos saber cuantos grados de libertad nos permite la carcaza del Joystick para luego hacer los calculos del potenciometro que necesitamos y luego recalcular los datos en forma inversa.
(continuará...)



6.
Como mido los grados de libertad de la palanca?

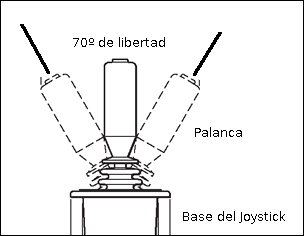

Es tan simple como mirar el Joystick de perfil y medir el angulo entre los extremos como se muestra en la siguiente imagen.



7.
Que puedo hacer si no funciona?

ES MUY PROBABLE QUE NO FUNCIONE DE ENTRADA... esto es porque segun la ley de Murphy: "Si hay algo que puede fallar fallara". En realidad seguramente hay que revisar lo mas obvio primero como los cables de alimentacion y algun componente faltante. Puede incluso haber alguna pista en cortocircuito.

En cualquiera de los casos hay que tener mucha, mucha, muchisima paciencia y revisar varias veces TODO.

Consultar con algun compañero que este en el mismo proyecto y comparar los resultado siempre ayuda muchisimo.

No hay que descartar la gran ayuda que ofrecen los osciloscopios como para "ver" lo que esta pasando.



8.
Como funcionan y se conectan los servos al receptor?

El movimiento de los servos controlados en forma remota es el objetivo de este circuito, hay que tener en cuenta que si los conectamos mal puede ser fatal para el pobre servo, para nuestro bolsillo y para el animo de continuar en este proyecto (repito lo de la paciencia).

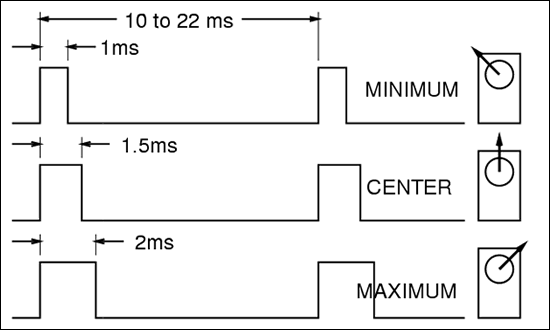

El funcionamiento del servo es de la siguiente manera:





Este es el tipo de señal que se generan en los "tester" de servos publicados varias veces en internet. Generalmente con el circuito integrado LM555.


Aqui hay una tabla de coneccion de los servos según las marcas
de los fabricantes. OJO CON LA CONECCION.
