Bueno, esto es solamente la traducción con algunos comentarios mios del documento de National sobre su producto.

El mismo es de 2 canales analogicos y 2 digitales. Ya se que es muy poco, pero es importante hacer que ande bien este circuito y despues podemos modificarlo para aprovechar los 6 canales de transmision que permite como maximo.

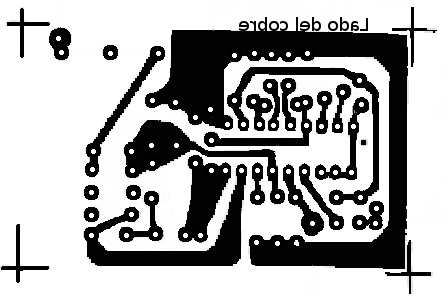

Aca hay unas fotos de mi proyecto y este es el dibujo del circuito impreso que se propone en este articulo.

Esta presentada del lado de los componentes para que cuando uno la imprima con una impresora laser sobre un papel transfer (Se pueden comprar en las casas de electronica) nos quede listo para pasarlo a la placa de pertinax o de fibra de vidrio (recomiendo que usen esta ultima).

Como palanca de mandos utilice unos joysticks marca GENIUS que estaban nuevos (valio la pena).
Solo tenemos que ver de cuanto es el valor ohmico de los potenciometros que estan usando y el angulo de libertad que tenemos en el dispositivo.

En mi caso los potenciometros son de 100K y tuve que hacer todo el calculo de mas arriba, pero en vez de calcular el angulo necesario hice al reves; calcule las resistencias necesarias para el angulo y el potenciometro que yo ya tenia.

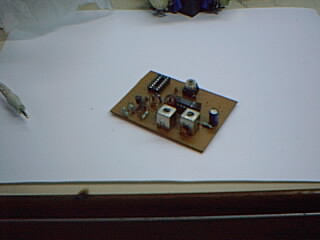

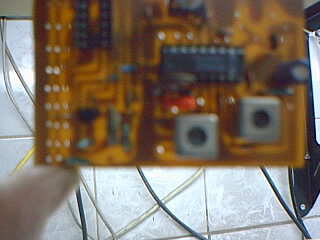

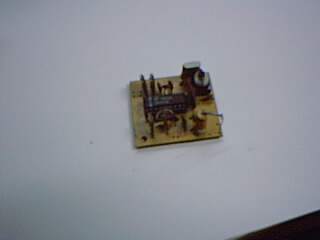

Aqui hay algunas fotos:

Esto fue como armar el circuito del TRANSMISOR, en la siguiente nota explicaremos como armar el receptor. (que irá dentro del modelo) y algunas fotografias al respecto.

No olvides leer las preguntas frecuentes (FAQ) sobre este proyecto.

Alejandro Weber
